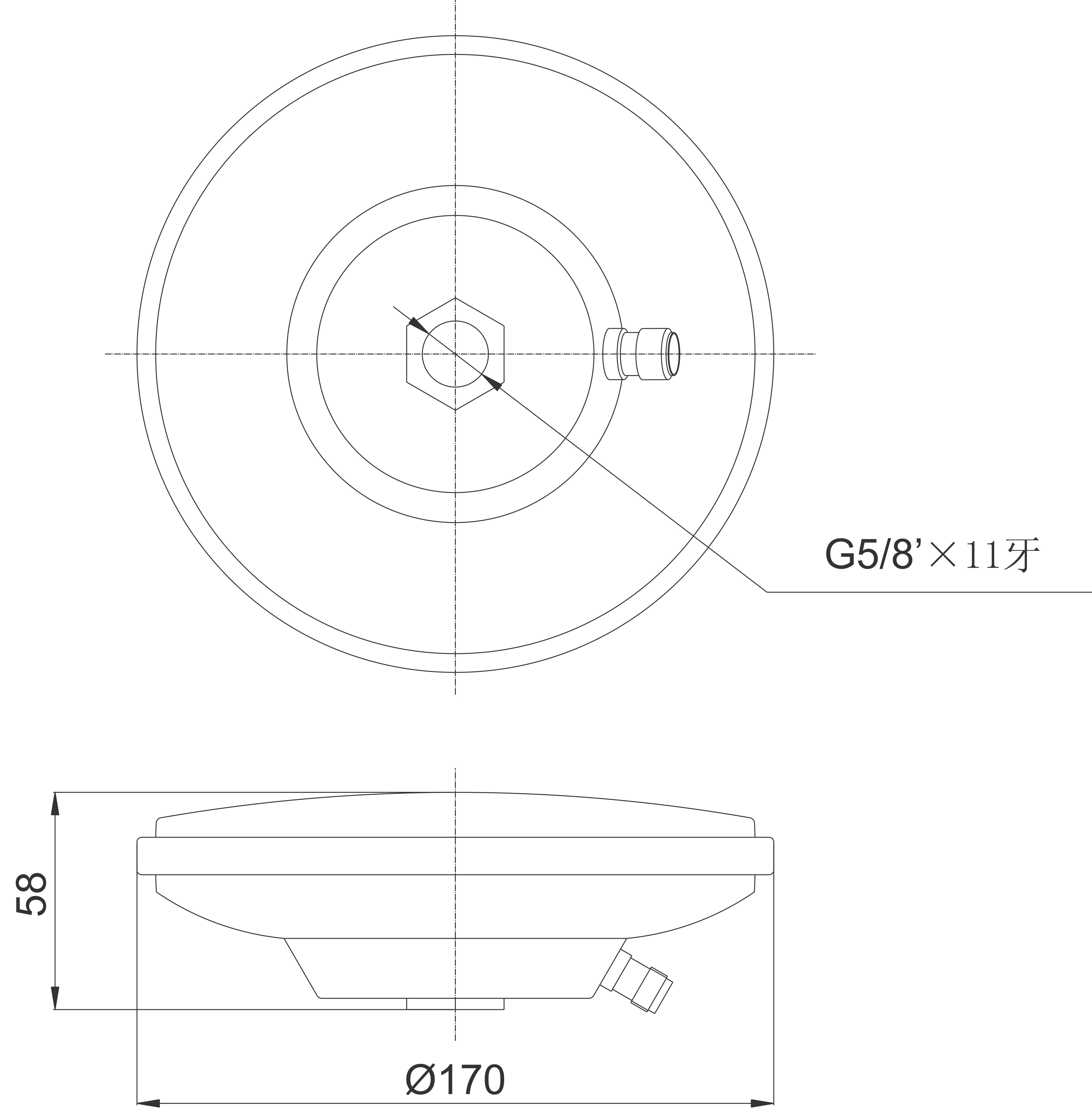

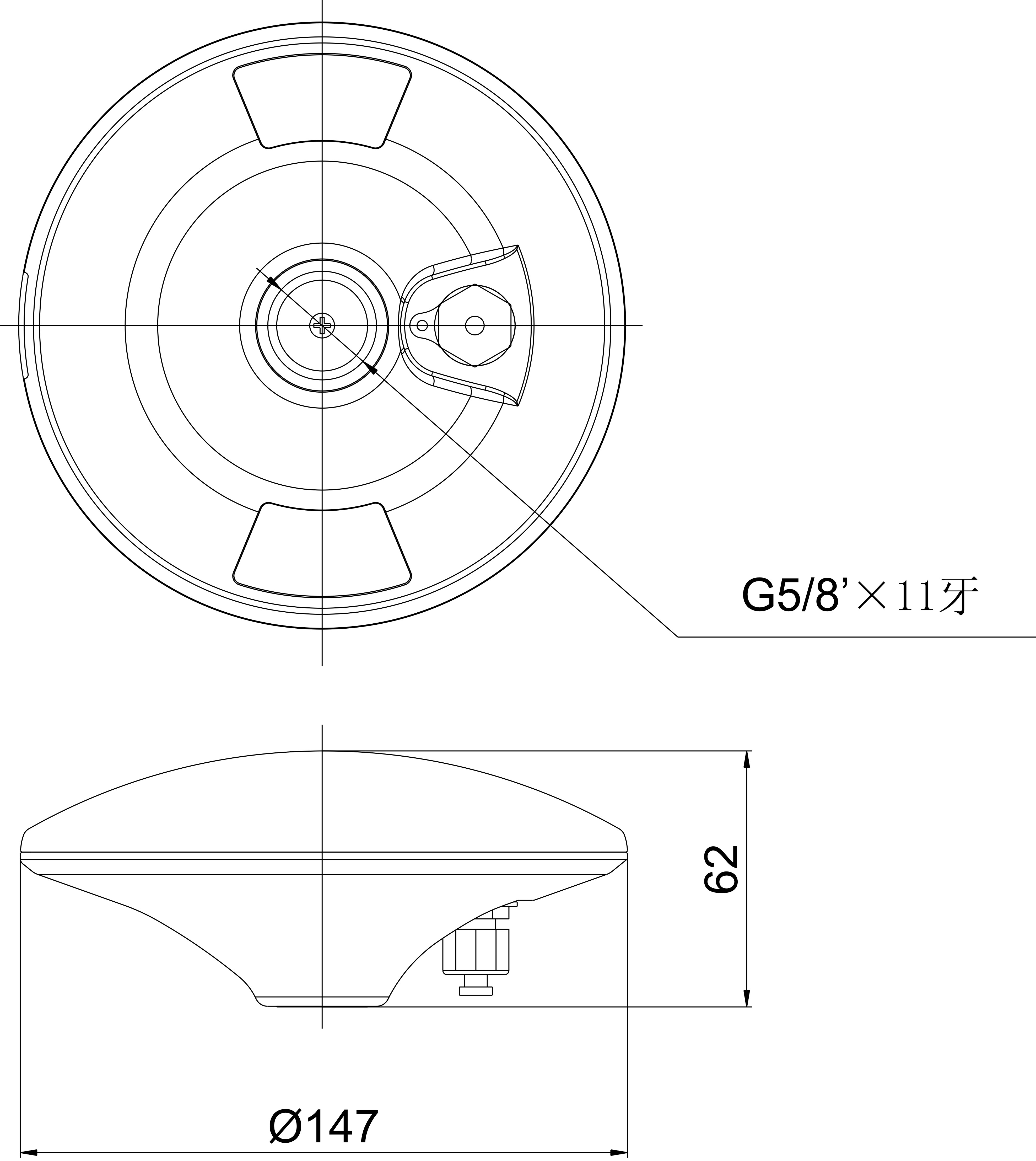

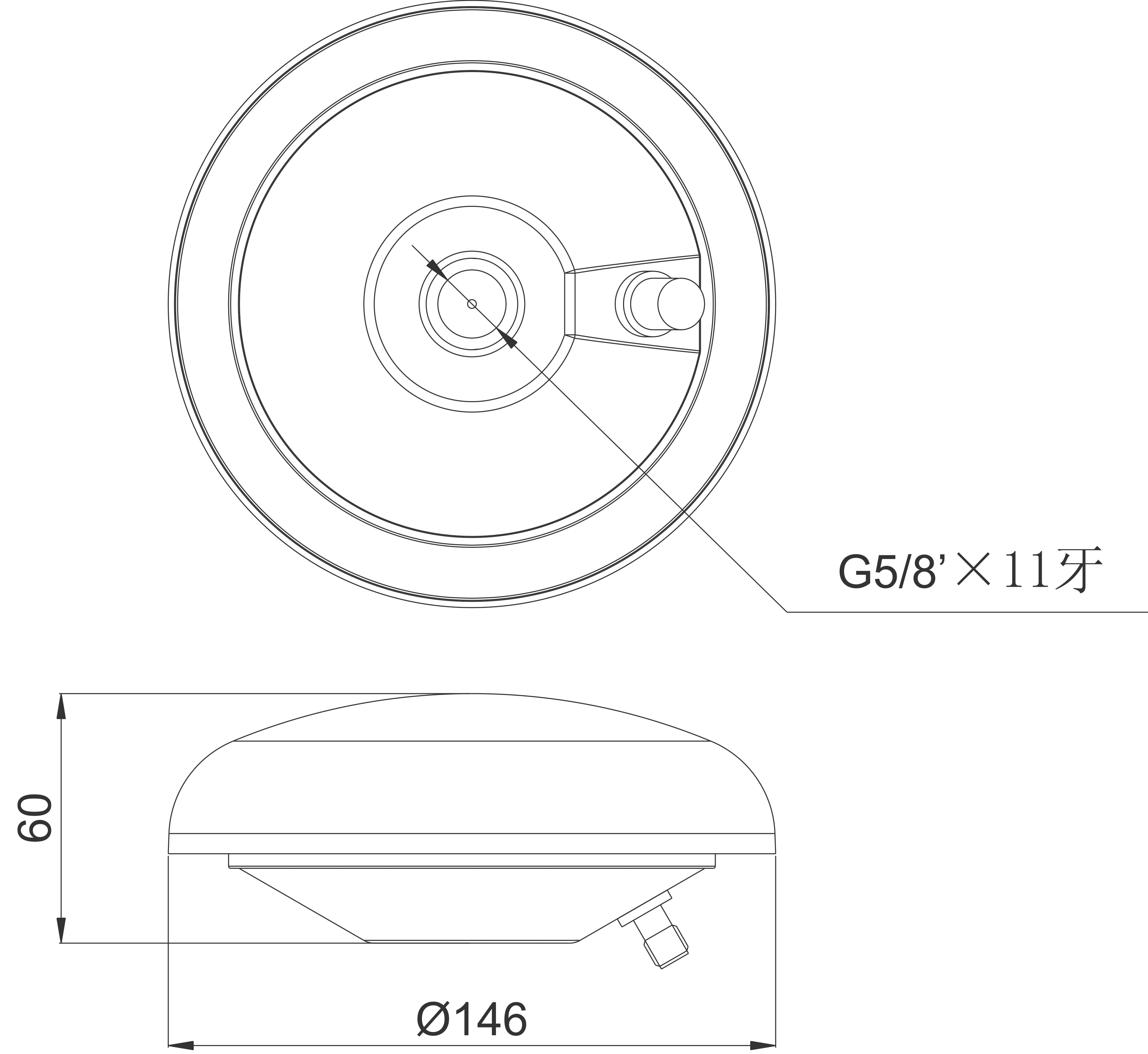

ZYAGD-S815外形图
ZYAGD-S815外形图
天线特性 |
低噪声放大器 |
||||
频率范围 |
GPSL1/L2/L5 、GLONASS L1/L2、Galileo E5a/ E5b/ E6、北斗 B1/B2/B3(可选) |
||||
阻抗 |
50Ω |
增益 |
26、36、40dB(可选) |
||
极化方式 |
右旋圆极化 |
噪声系数 |
≤2.0dB |
||
天线轴比 |
≤3dB |
输出驻波 |
≤2.0 |
||
输出驻波 |
≤1.5 |
带内平坦度 |
±1dB |
||
最高增益 |
≥5.5dBi |
差分传输延迟 |
<5ns |
||
水平面覆盖角度 |
360° |
工作电压 |
3.3-12VDC |
||
相位中心误差 |
±2mm |
工作电流 |
≤45mA |
||
工作环境 |
|||||
工作温度 |
-40℃~+85℃ |
储存温度 |
-55℃~+85℃ |
